あなたの家にぴったりの制振ダンパーとは？
素材ごとの特徴解説と選び方ガイド
2025年2月4日更新
木造住宅の地震対策は、耐震だけでは不十分と言われています。
大地震は一度きりの大きな揺れだけでなく、繰り返しの揺れが建物に大きなダメージを与えます。
そこで注目されているのが「制振ダンパー(制振装置)」です。
しかし、制振ダンパーには素材ごとに特徴があるんです。
この記事では、制振ダンパーの種類別の長所と短所、選び方のポイントまでわかりやすく解説します。
この記事では、制振ダンパーの種類別の長所と短所、選び方のポイントまでわかりやすく解説します。
目次
制振ダンパーとは
制振ダンパーとは、振動から建物を守るために壁の中に設置される装置のことです。
これらの装置は、振動を吸収したり減衰させたりして、建物の揺れを軽減する役割を果たします。
（制振装置と呼称する場合もあります。）
種類は主に「ゴム」「オイル(油圧)」「鋼材(金属)」の3素材あります。
それぞれの仕組みや、長所と短所を分かりやすくご紹介いたします。
※制振以外にも耐震や免震といった地震対策があります。詳しく知りたい方はこちらをご覧ください。
これらの装置は、振動を吸収したり減衰させたりして、建物の揺れを軽減する役割を果たします。
（制振装置と呼称する場合もあります。）
種類は主に「ゴム」「オイル(油圧)」「鋼材(金属)」の3素材あります。
それぞれの仕組みや、長所と短所を分かりやすくご紹介いたします。
※制振以外にも耐震や免震といった地震対策があります。詳しく知りたい方はこちらをご覧ください。
ゴムダンパーとは
ゴムダンパーとは、粘弾性の特殊なゴムを使用した制振ダンパーです。
ゴムの伸びて元に戻ろうとする性質を利用し、振動を抑えます。
ゴムダンパーには一般的なゴムではなく、高減衰ゴムが使用されており、振動や衝撃を一般的なゴムより吸収できるような仕組みになっております。
ゴムの伸びて元に戻ろうとする性質を利用し、振動を抑えます。
ゴムダンパーには一般的なゴムではなく、高減衰ゴムが使用されており、振動や衝撃を一般的なゴムより吸収できるような仕組みになっております。

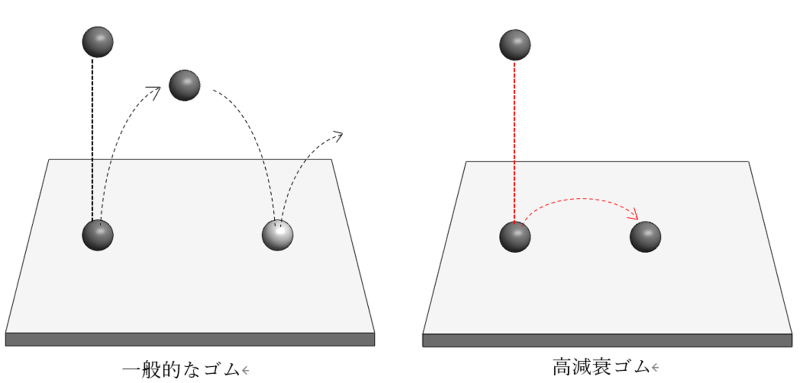

▼下図参考
★気温差が少ない地域での導入をご検討中の方におすすめ！
メリット
・ゴムの弾力性が、繰り返される地震に有効
・速い細かい揺れから遅く大きな揺れのどちらも吸収
・ゴムの弾力性が、繰り返される地震に有効
・速い細かい揺れから遅く大きな揺れのどちらも吸収
デメリット
・寒暖差が激しい地域では、想定よりも効果が発揮できない場合もある（劣化が早まる）
・大型タイプの製品もあり、間取りに制限がある
・寒暖差が激しい地域では、想定よりも効果が発揮できない場合もある（劣化が早まる）
・大型タイプの製品もあり、間取りに制限がある
オイル(油圧)ダンパーとは
オイル(油圧)ダンパーとは、シリンダー内部に充填されているオイルの抵抗を利用した制振ダンパーです。
オイルダンパーは、中にピストンという部品が入っており、これが動くことによって、オイルがピストンのまわりを流れ、振動を抑えられる仕組みです。
オイルダンパーは、中にピストンという部品が入っており、これが動くことによって、オイルがピストンのまわりを流れ、振動を抑えられる仕組みです。

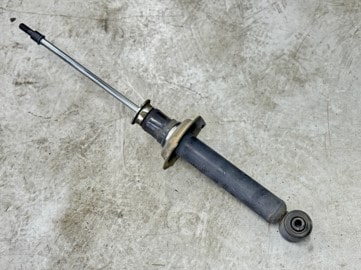

オイルダンパーイメージ
★小さな揺れも気になる方におすすめ！
メリット
・繰り返される地震に強い
・小さな揺れや強風などによる揺れにも対応できる
・繰り返される地震に強い
・小さな揺れや強風などによる揺れにも対応できる
デメリット
・設置本数が多く必要なため、壁の量が増えるので、間取りに制限
・オイル漏れがないか、数年ごとに点検が必要
・構造が複雑で比較的高価になりやすい
・設置本数が多く必要なため、壁の量が増えるので、間取りに制限
・オイル漏れがないか、数年ごとに点検が必要
・構造が複雑で比較的高価になりやすい
鋼材(金属)ダンパーとは
鋼材(金属)ダンパーとは、鋼材の曲がる性質を利用した制振ダンパーです。

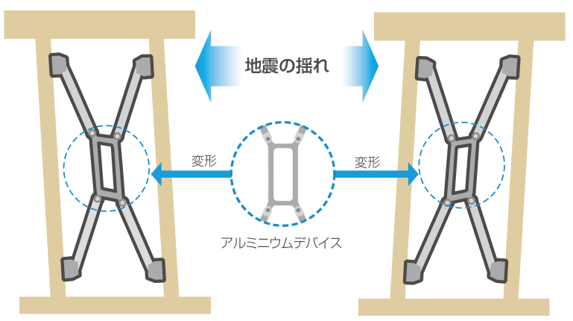

下図のようにデバイス部分が変形して、エネルギーを吸収します。
下図のようにデバイス部分が変形して、エネルギーを吸収します。
▼参考図
★コスパ良く大地震に備えたい方におすすめ！
メリット
・シンプルな構造のため安価に導入できる
・経年劣化や故障が起こりにくく、メンテナンス不要
・早い揺れにも遅い揺れにも対応
・シンプルな構造のため安価に導入できる
・経年劣化や故障が起こりにくく、メンテナンス不要
・早い揺れにも遅い揺れにも対応
デメリット
・小さな揺れには効果を発揮しづらい
・鋼材ダンパーは種類が多く、性能の高い製品が見つけづらい
・小さな揺れには効果を発揮しづらい
・鋼材ダンパーは種類が多く、性能の高い製品が見つけづらい
制振効果も費用も妥協したくない方へ

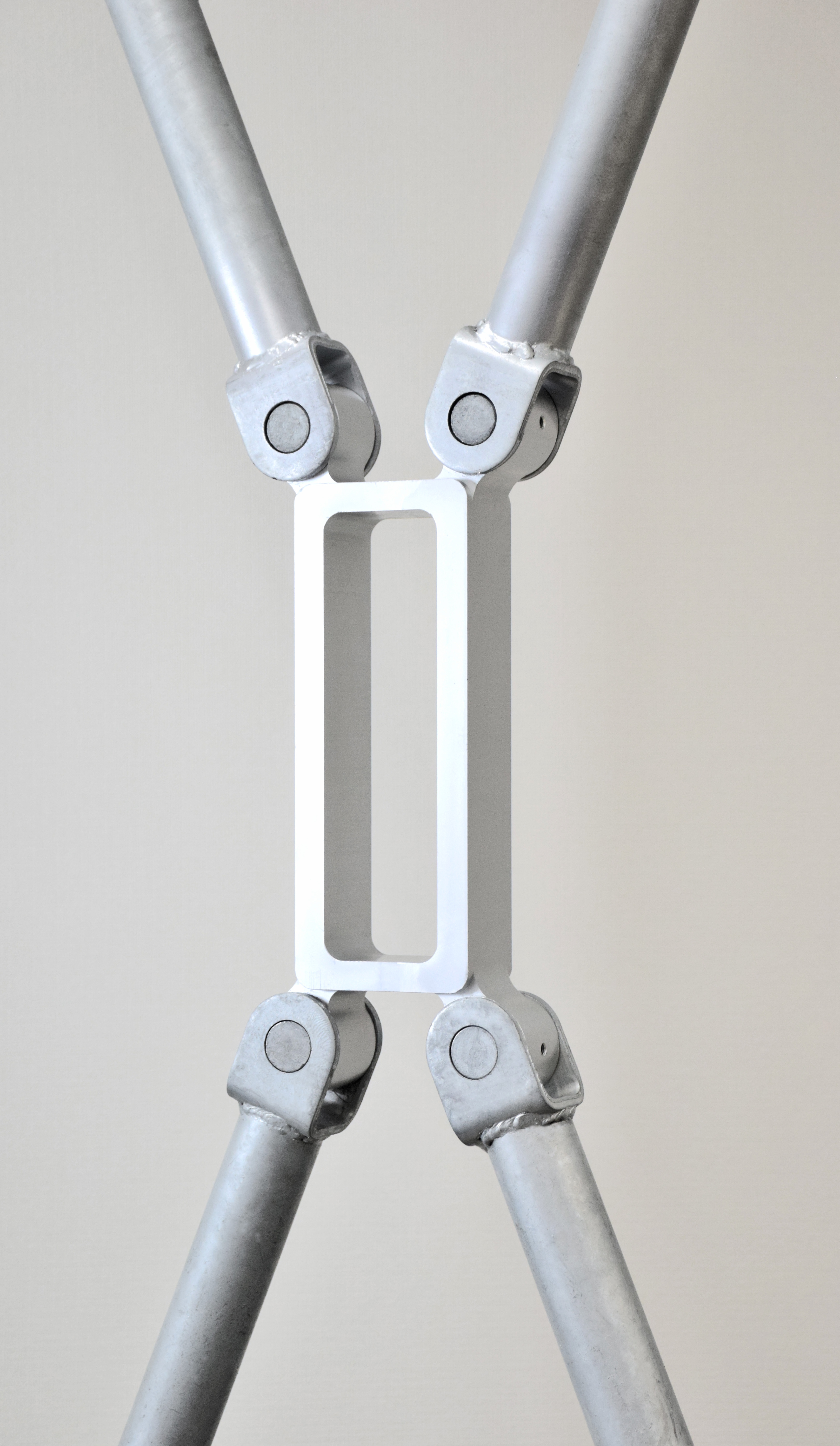

アルミ製制振ダンパー WUTEC-SFは、鋼材ダンパーの中でも高い制振効果と耐久性を実現しながらも、小さな揺れにも対応できます。さらに1基当たりの効果が高く、開放的な空間を取りたい方におすすめの高性能な製品です。
★他社の制振では使われていない高純度アルミニウムは、他の鋼材よりも柔らかいため、小さな揺れでも変形して揺れを吸収します。さらに大きな揺れでも壊れることなく変形して揺れを吸収できることを実証実験で確認しています。
まとめ
素材ごとの大まかな特徴を理解していただけましたでしょうか。
制振ダンパーの主な素材は「ゴム」「オイル(油圧)」「鋼材(金属)」の3種類ですが、
メーカーごとに多様な制振ダンパーがあり、それぞれの特徴は異なります。
制振ダンパーの主な素材は「ゴム」「オイル(油圧)」「鋼材(金属)」の3種類ですが、
メーカーごとに多様な制振ダンパーがあり、それぞれの特徴は異なります。
次のステップでは、製品ごとの特長を理解して、あなたの家にぴったりの制振ダンパーを選んでください。
タカミヤでは、費用を抑えながらしっかり制振できる制振ダンパー「WUTEC-SF」を取り扱っております。
導入をご検討の方はお使いのハウスメーカーの担当者様にご相談ください。
導入をご検討の方はお使いのハウスメーカーの担当者様にご相談ください。
ここまで読んでいただきまして、ありがとうございました。
