「2D」と「3D」についてあなたはどのくらいメリットとデメリットを理解していますか？
この記事では両者のメリット・デメリットを理解した上で、3Dモデルを活用することで、
どのようなことができるかを紹介したいと思います。

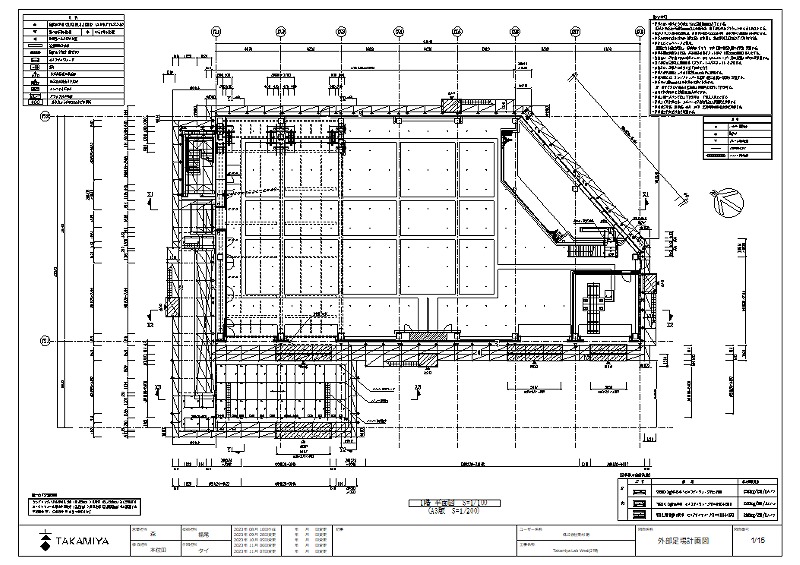

メリットは、「シンプルさ」と「手軽さ」が大きな魅力です。

長年使われてきたこともあり、多くの人が慣れており、直感的に読み取ったり描いたりすることができます。

データ量が少なく、ファイルの管理や共有がしやすいため、小規模なプロジェクトや素早く情報共有したい場面に適しています。

また、特別なツールや教育を必要とせず、低コストで運用できる点も、導入のハードルを下げています。

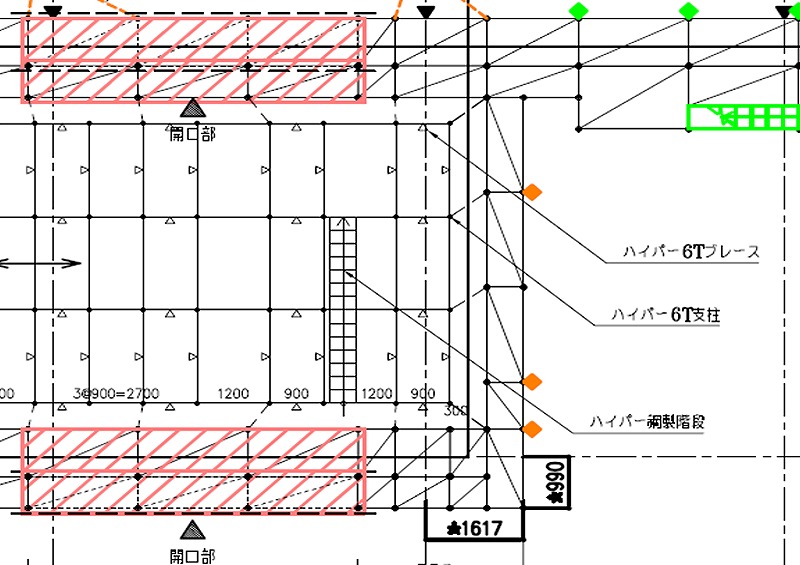

デメリットとして挙げられるのは、「情報の限界」です。

平面的な表現のため、複雑な構造や立体的なイメージを正確に伝えるのが難しく、設計意図が誤解されるリスクがあります。

特に関係者が図面を読み慣れていない場合や、複数の図面を照らし合わせる必要がある場合には、理解に時間がかかることもあります。また、干渉や施工上の問題を事前に把握しにくいため、実際の施工現場で修正が必要になるケースも少なくありません。

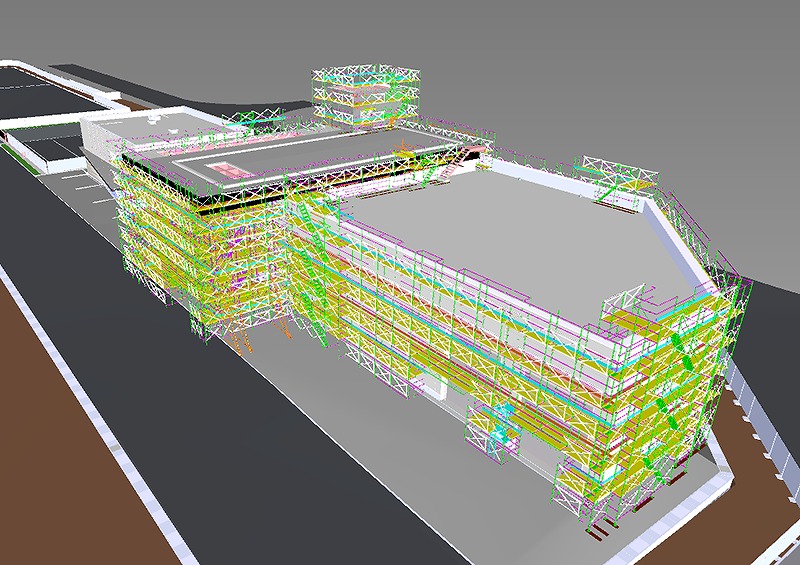

メリットは「視覚的な理解のしやすさ」が最大の利点です。

建物や構造物を立体的に表現できるため、関係者間のイメージのズレを防ぎやすく、設計段階でのミスの発見にもつながります。

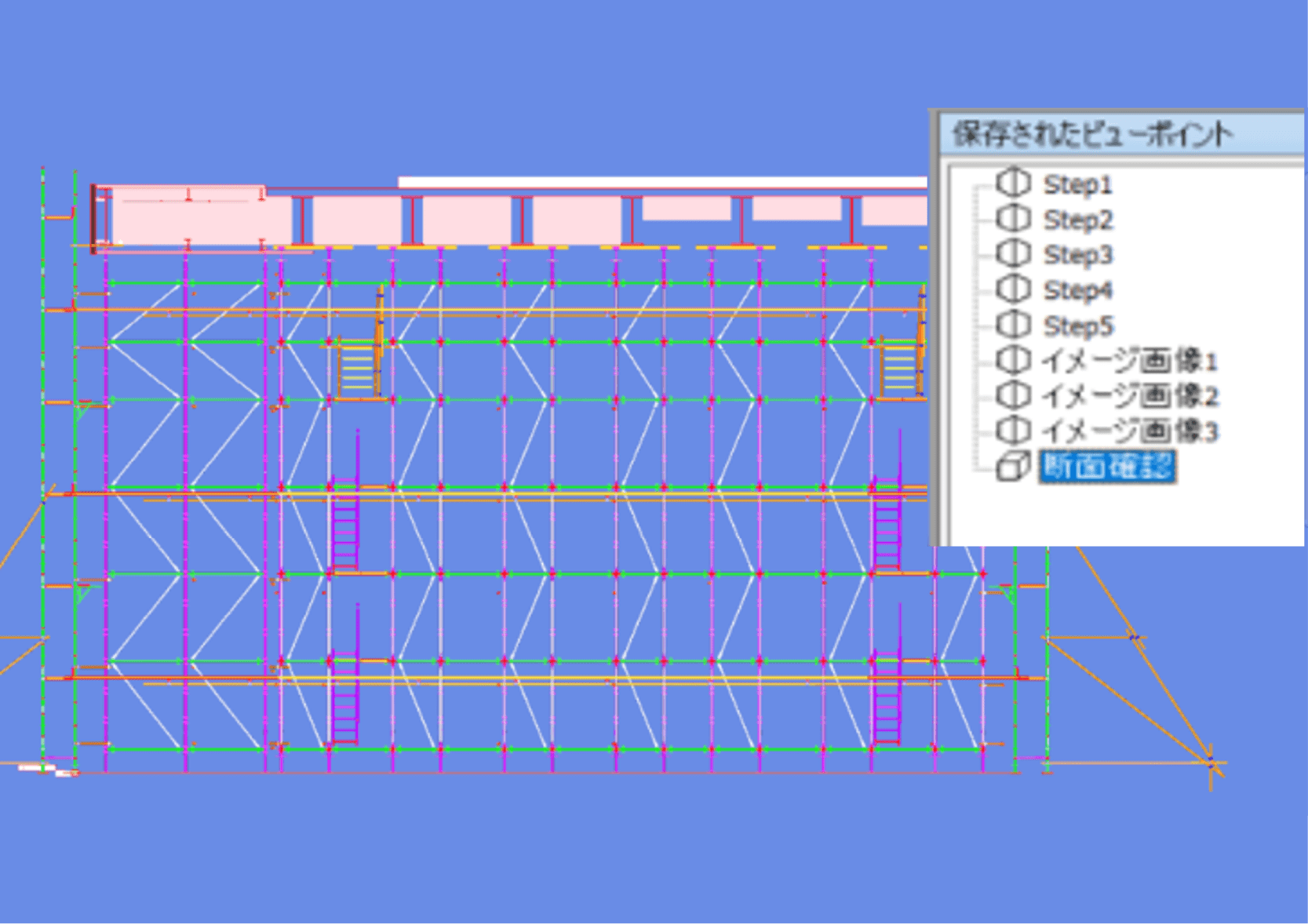

また、異なる要素の干渉チェックが可能なため、施工時のトラブル回避にも役立ちます。さらに、3Dモデルは施工計画のシミュレーションや、完成後の維持管理にも活用できるため、施設のライフサイクル全体を見据えた取り組みが可能です。


デメリットとして挙げられるのは、「導入や運用のハードル」です。

高度なソフトウェアやハードウェアが必要であり、操作スキルや教育にも一定のコストと時間がかかります。加えて、データ容量が大きくなるため、ファイル管理や共有に工夫が求められる場面もあります。さらに、詳細なモデリングを行うには作業負担が増えることもあり、小規模な案件や初期段階の検討では、かえって非効率になることもあります。

従来の2D図面には多くの利点がある一方で、いくつかのデメリットも指摘されています。
ここでは、代表的な2D図面の課題に対し、3Dモデルがどのように解決策を提供できるのかを紹介します。

使用シーン	2D図面	3Dモデル
・打ち合わせ ・設計意図を伝える ・図面を読み慣れていない人へ使用する	イメージが湧きにくく、  完成形が想像しづらい（評価：△）	立体的なイメージをそのまま視覚化でき、  設計意図を視覚的に伝えやすい（評価：◎）
・図面の整合性確認	複数の図面を照らし合わせる必要がある （評価：△）	情報が一つのデータに統合されているため、  要素間の位置関係が一目で確認できる （評価：◎）

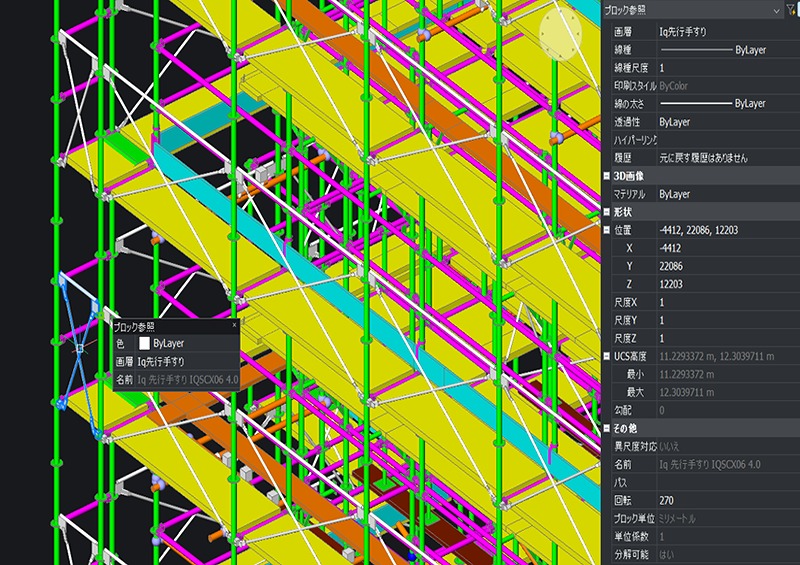

・図面に情報を入れる	図面内に記載できる情報に限界がある （評価：△）	形状情報だけでなく、部材の寸法、  施工時期など、詳細な属性を紐付けできる （評価：◎）
